محافظ جان ترکیبی
کلید محافظ جان یک تجهیز حفاظتی است که با مقایسه‌ی جریان‌های رفت و برگشت مدار به شناسایی نشتی جریان می پردازد و در صورت وجود اختلافی بین جریان رفت و برگشت، حتی در حد چند میلی آمپر، مدار را قطع می‌کند. نوعی از کلید محافظ جان که با نام محافظ جان ترکیبی (RCBO) شناخته می شود در واقع ترکیبی از کلیدهای مینیاتوری و محافظ جان است که علاوه بر جریان نشتی، مدار را در برابر اضافه بار و اتصال کوتاه نیز محافظت می‌کند.
محافظ جان ترکیبی مدل HDB6LE هیمل
محافظ جان ترکیبی مدل HDB6LE هیمل قابلیت حفاظت در برابر اضافه بار، جریان اتصال کوتاه، جلوگیری از ایجاد شوک ناشی از تماس غیر مستقیم با برق و همچنین حفاظت در برابر تماس مستقیم افراد با جریان برق را دارد.
محافظ جان ترکیبی مدل HDB6LE هیمل از نوع الکترونیکی AC با ظرفیت قطع 3000A است و مطابق استاندارد IEC 61009-1 تولید می شود. این محافظ جان ترکیبی از کیفیت بالای ساخت و مواد اولیه برخوردار است و عملکردی بسیار سریع و دقیق دارد.
این محصول از طول عمر مکانیکی و الکتریکی بالایی (2000 بار) برخوردار است و کارآیی آن در دمای 5- تا 40+ درجه سانتی گراد می باشد.
محافظ جان ترکیبی مدل HDB6LE هیمل در انواع تک پل+نول، دو پل، سه پل، سه پل+نول و 4 پل با جریان نامی 6 تا 60 آمپر و انواع حساسیت 30 تا 300 میلی آمپر تولید می شود. منحنی قطع این محافظ جان ترکیبی از نوع C و بصورت زیر است:

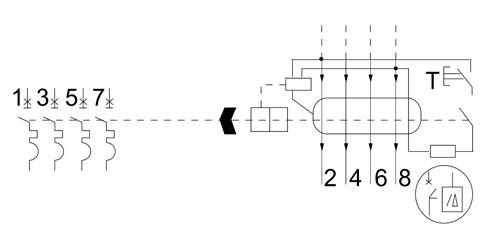

تصویر زیر یک شماتیک ساده از مدار داخلی کلید محافظ جان ترکیبی الکترونیک 4 پل هیمل را نشان می دهد:
تجهیزات جانبی قابل استفاده با محافظ جان ترکیبی مدل HDB6LE هیمل شامل کنتاکت کمکی (OF) و کنتاکت آلارم (SD) است.
